Dimensionnement
Le cadre "Dimensionnement" permet de vérifier les joints entre les blocs constituant le mur. Le champ "Joint au-dessus du bloc numéro :" permet de sélectionner le joint pour lequel le calcul sera mené. La vérification de la résistance au renversement ou au glissement est effectuée de la même manière que pour le mur entier - le frottement entre les blocs et la cohésion du matériau du bloc sont introduits dans le cadre "Géométrie".
L'apparence du cadre varie selon la méthode de vérification choisie comme suit :
- Calcul selon le coefficient de sécurité ou les états limites - dans la dernière colonne du tableau, on saisit des coefficients de calcul, par lesquels les forces calculées sont ensuite multipliées. Les valeurs des forces calculées sont affichées sur le bureau et mises à jour dès qu'un changement dans les données ou une modification d'un paramètre du cadre s'effectue.
- Calcul d'après EN 1997 - dans la dernière colonne du tableau, on peut spécifier si la charge variable, agissant sur la structure, est une charge secondaire ou non. Une description plus détaillée se trouve dans le chapitre "Combinaisons de charges".
- Calcul selon LRFD (calcul des facteurs de résistance et de charge) - dans ce cas là, la dernière colonne du tableau n'est pas affichée du tout.
Dans le cadre, il est possible d'effectuer plusieurs calculs complémentaires pour diverses sections transversales et on peut aussi saisir différents coefficients de calcul pour chaque force. Les forces calculées sont affichées sur le bureau et mises à jour dès le changement des données et pour tout changement des paramètres dans le cadre. Le bouton "En détail" ouvre la fenêtre de dialogue dans laquelle sont affichés en détail les résultats du dimensionnement.
L'affichage du dessin peut être modifié dans le cadre "Paramètres du dessin".

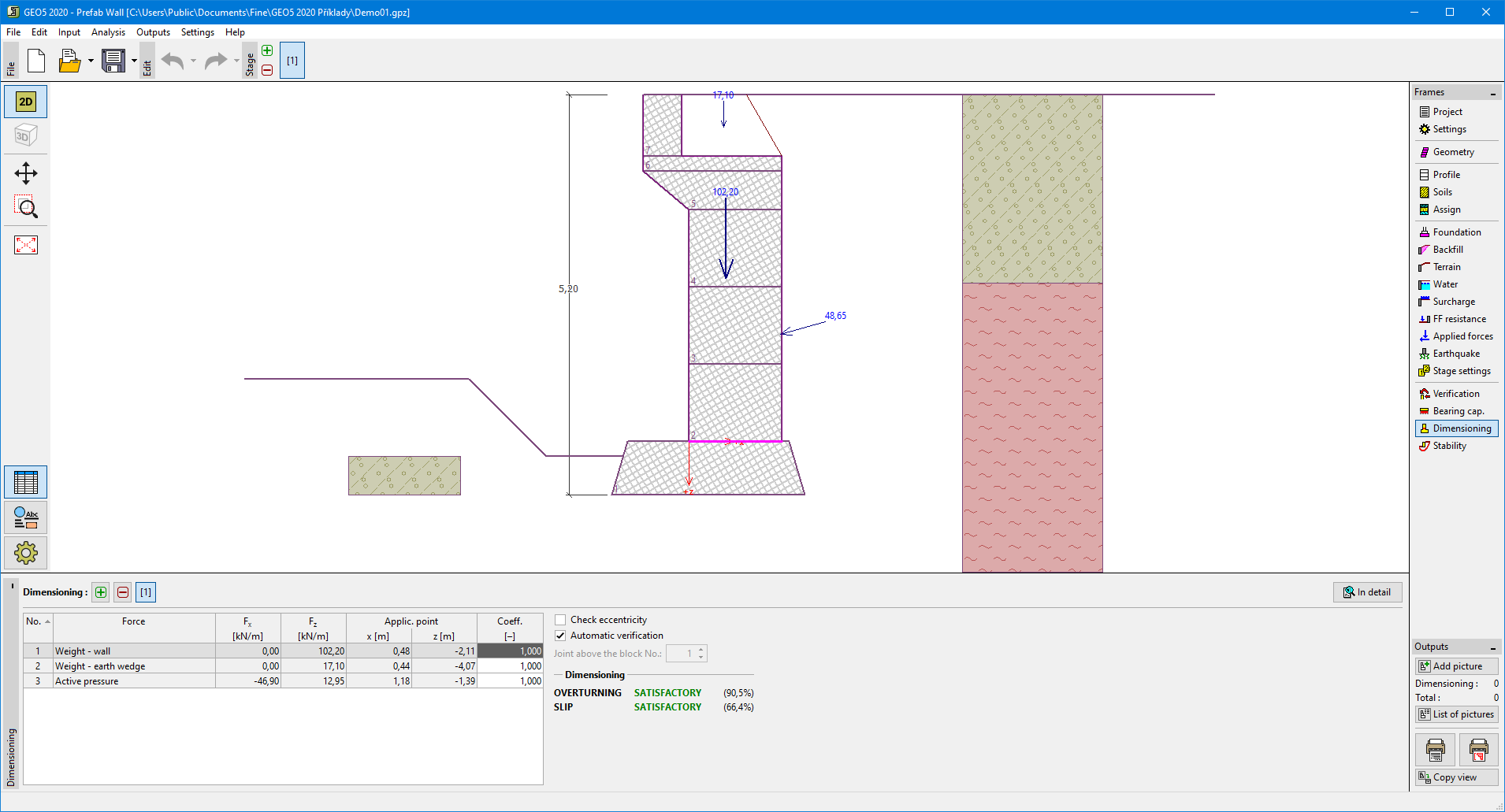

Cadre "Dimensionnement"
